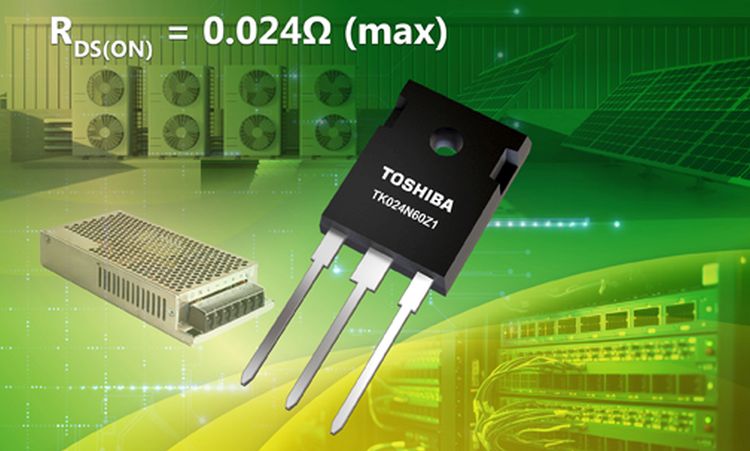

Toshiba Electronics Europe GmbH lancerer en N-kanal effekt-MOSFET til det hurtigt voksende marked for forbedret effektivitet i strømforsyningskredsløb. Den nye TK024N60Z1 bruger en gennemprøvet proces i DTMOSVI 600 V-serien, hvor en superjunction-struktur leverer en lav on-modstand og deraf følgende reducerede ledetab. Applikationer inkluderer servere i datacentre, switch-mode strømforsyninger til industrielt udstyr samt effektregulatorer til fotovoltaiske generatorer.
TK024N60Z1 har en drain-source on-modstand, RDS(ON), på 0,02 4Ω (max), hvilket er det laveste endnu i DTMOSVI 600 V-serien. Det forbedrer også forsyningseffektiviteten med følgende mindre varmeudvikling. Kombineret med en TO-247 kapsling, som har en høj varmeafledning, giver det TK024N60Z1 særdeles gode karakteristika for termisk management.
Som andre MOSFETS i DTMOSVI 600 V-serien har TK024N60Z1 et optimeret gate-design og fremstillingsproces. Det reducerer drain-source on-modstanden pr. arealenhed med rundt regnet 13 %. Vigtigere endnu er drain-source on-modstanden × gate-drain ladningen, som er reduceret med cirka 52 % sammenlignet med Toshibas konventionelle DTMOSIV-H serie af produkter med den samme nominelle drain-source spænding. Det betyder, at DTMOSVI-serien, inklusive TK024N60Z1, leverer et bedre trade-off mellem ledetab og switching-tab, og det bidrager til at løfte effektiviteten i switch-mode strømforsyninger.
For at forbedre forsyningseffektiviteten yderligere leverer Toshiba værktøjer, som supporterer kredsløbsdesigns til switch-mode forsyninger. De omfatter G0 SPICE-modellen, der hurtigt verificerer kredsløbsfunktionen samt de højpræcise G2 SPICE- modeller, der reproducerer transientkarakteristikkerne.
TK024N60Z1 N-kanal effekt-MOSFET’erne er eksempler på Toshibas dedikation til fortsat at udbygge DTMOSVI-serien og supportere energibesparelser gennem en reduktion af effekttabene i switch-mode strømforsyninger.
Se mere om den nye N-kanal effekt-MOSFET på Toshibas website: https://toshiba.semicon-storage.com/eu/semiconductor/product/mosfets/400v-900v-mosfets/detail.TK024N60Z1.html
