PI 640i infrarødt kamera fra Optris med ny mikroskopoptik
Elektroniske komponenter består af stadig mindre strukturer og har et meget kompakt design. Optris lancerer nu et nyt mikroskopoptik til PI 640i
infrarød kamera, for at måle temperaturer præcist og med høj geometrisk opløsning, til måling på chipniveau.
Høje temperaturer har en negativ indvirkning på elektroniske komponenters og samlingers levetid. Dette skyldes den accelererede ældning af mange halvledermaterialer også ved høje temperaturer. Dette kan for eksempel være forårsaget af dårlige elektriske forbindelser på grund af øget kontaktmodstand. Dog kan øgede temperaturer
Også forekommer inden for komplekse halvlederkomponenter såsom processorer.
Temperaturmålinger med opløsning i mikrometerområdet

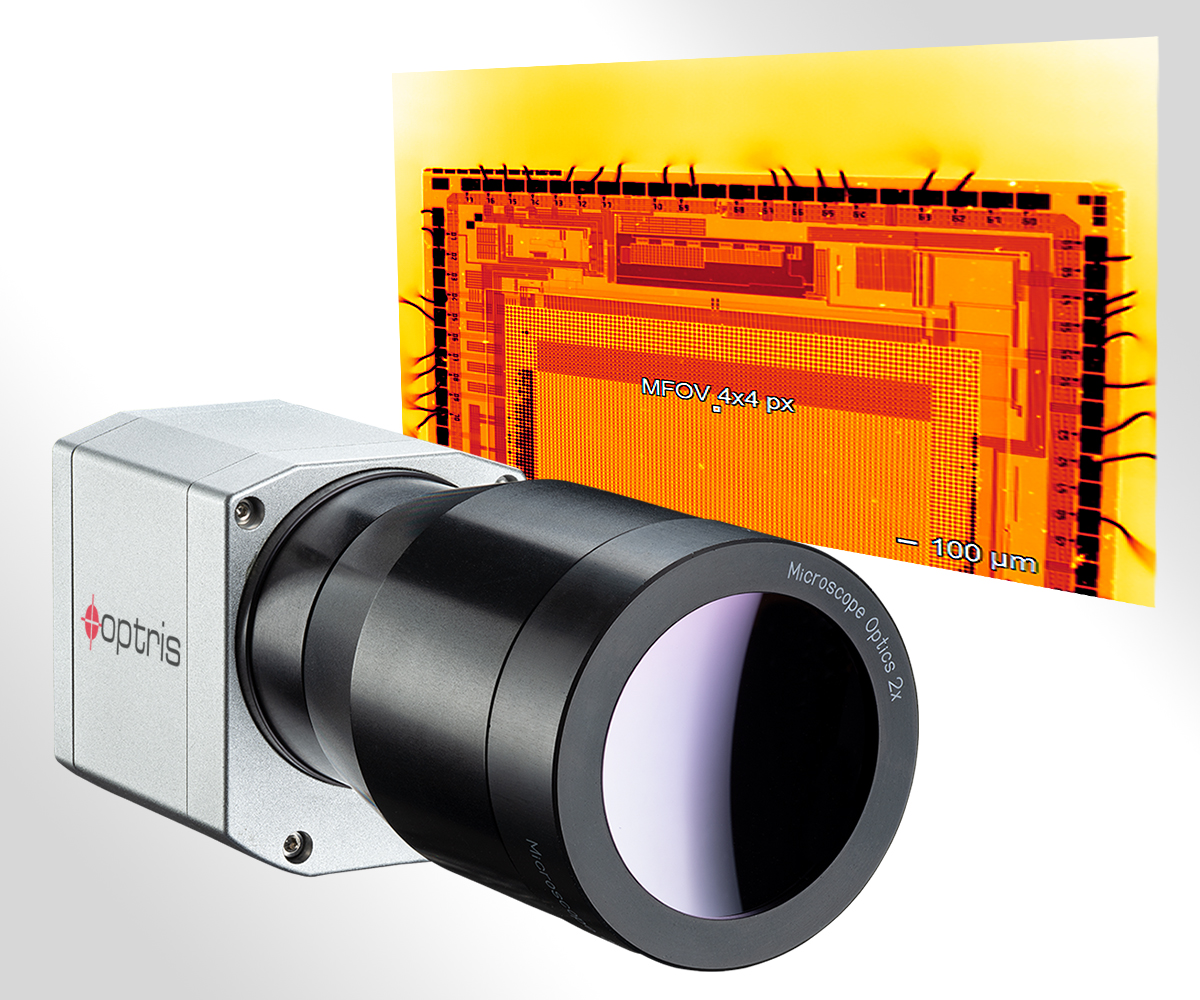

Med det nye MO2X mikroskopoptik med 2x forstørrelse, er PI 640i fra Optris nu i stand til at fange infrarøde billeder af selv komplekse strukturer.
For en nøjagtig temperaturmåling kræves 4×4 pixels (MFOV), således kan objekter med en størrelse på kun 34 µm nu måles. Det betyder, at selv små strukturer kan analyseres på chip-niveau. Den termiske opløsning på 80 mK er en meget god
værdi for denne optik. Fokus i den nye optik gør det muligt at arbejde på afstand 15 mm fra objektet, der måles.
Da optikken på PI-seriens infrarøde kameraer nemt kan udskiftes, kan systemet anvendes fleksibelt til forskellige måleopgaver. Sammen med det medfølgende høj kvalitet mikroskopstativ med finjustering, kan mikroelektroniske komponenter
og samlinger nemt inspiceres. Den maksimale opløsning for det infrarøde kamera er 640 x 480 pixels ved en billedhastighed på 32 Hz og selvom dette er 125 Hz, kan PI 640i stadig imponere med
640 x 120 pixels.
Den licensfrie analysesoftware PIX Connect er inkluderet i leveringen, alternativt er et komplet SDK også tilgængeligt.
For mere info kontakt. Metronic. tel 43963010
