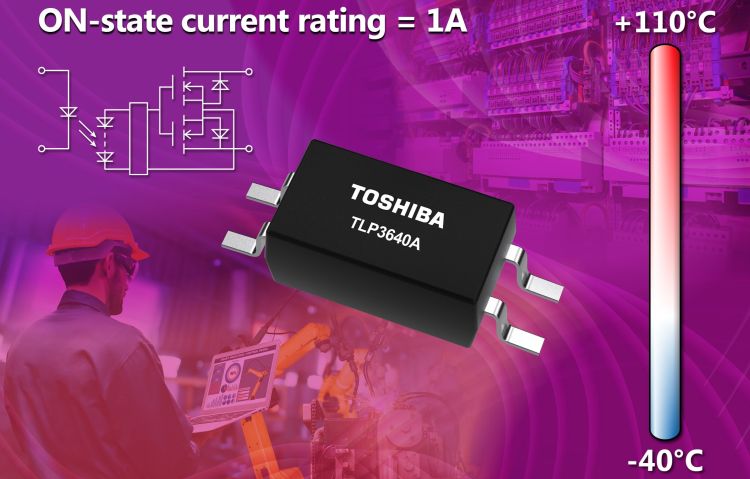

Toshiba Electronics Europe GmbH lancerer TLP3640A-fotorelæet til fabriksautomation og andre industrielle applikationer, inklusive bygningsautomation, sikkerhedssystemer og måleinstrumenter.
Det lydløse, normalt-åbne (NO) TLP3640A-fotorelæ erstatter konventionelle 1-Form-A mekaniske relæer og forbedrer systempålideligheden med et samtidigt reduceret forbrug. Fotorelæet er kapslet i et 4-pin SO4-hus, der måler kun 2,6 mm x 7 mm (typisk), hvilket reducerer montagearealet med omtrent 70 % sammenlignet med mekaniske relæer – og 30 % sammenlignet med Toshibas TLP3122A-komponent. Det bidrager til mindre applikationer og lavere omkostninger til de bestykkede print.
Det nye fotorelæ er fremstillet med Toshibas egen chip-on-chip teknologi (3D integration teknologi med lodret chip-stacking), hvilket giver en off-tilstand af spændingen på output-terminal (VOFF) på minimum 60 V, en konstant nominel strøm i on-tilstand (ION) på op til 1 A (max.), samt en on-tilstand pulseret strøm (IONP) på op til 3 A. On-modstanden (RON) er 0,14 Ω (typ.), og det sikrer en yderst effektiv drift med en strøm i off-tilstand (IOFF) på 1 µA (max.).
Ved at forbedre karakteristika for de interne LED- og fotodiode-arrays, kan det nye TLP3640A-fotorelæ levere switching-tider på maksimalt 0,5 ms (tON) og 0,2 ms (tOFF). Disse hurtige switching-hastigheder gør det nye produkt egnet til analoge interfaces i PLC’er (programmable logic controllers) og forstærkere med valgbare gains til brug i måleinstrumentering.
Med en minimum-isolationsspænding (BVS) på 3750 Vrms opfylder det nye fotorelæ kravene i UL1577 for sikkerhedskritiske applikationer og er desuden cUL- og VDE-godkendte. Sammenlignet med den eksisterende TLP3122A-komponent, der tåler driftstemperaturer mellem -40°C og +85°C, fungerer TLP3640A ved op til +110°C (max.), hvad der øger fleksibiliteten i de termiske designs af nyt udstyr.
For mere information om TLP3640A-fororelæet, se venligst: https://toshiba.semicon-storage.com/eu/semiconductor/product/isolators-solid-state-relays/photorelay-mosfet-output/detail.TLP3640A.html
