Med introduktionen af PSoC 4 High Voltage Precision Analog (HVPA)-144K mikrocontroller henvender Infineon Technologies AG sig til bilbatteristyringssektoren ved at integrere højpræcisionsanaloge og højspændingsundersystemer på et enkelt chip. Det giver et fuldt integreret indlejret system til overvågning og styring af 12 V bly-syre-batterier til biler, hvilket er afgørende for 12 V strømforsyningen til køretøjers elektriske systemer. Den nye mikrocontroller er ISO26262-kompatibel, hvilket muliggør kompakt og sikker intelligent batteriføling og batteristyring i moderne køretøjer og andre applikationer.
PSoC 4 HVPA-144Ks dobbelte højopløselige sigma-delta ADC’er, sammen med fire digitale filtreringskanaler, muliggør nøjagtig måling af batteriets ladningstilstand (SoC) og sundhedstilstand (SoH) ved at måle nøgleparametre som f.eks. som spænding, strøm og temperatur med en nøjagtighed på op til ±0,1 procent. Enheden har to programmerbare forstærkningsforstærkere (PGA’er) med automatisk forstærkningskontrol, der tillader fuldstændig autonom kontrol af den analoge frontend uden softwareintervention. Brugen af shunt-baseret strømføling til batterier giver en højere nøjagtighed end konventionelle Hall-sensorer.
En integreret 12 V LDO (42 V tolerant) gør det muligt for enheden at blive forsynet direkte fra 12 V bly-syre-batteriet uden behov for en ekstern strømforsyning. En integreret transceiver tillader direkte kommunikation med LIN-bussen. Produktet opfylder de funktionelle sikkerhedskrav i ASIL-C i henhold til ISO26262.
Arm Cortex-M0+ MCU’en, som PSoC 4 HVPA-144K er baseret på, fungerer ved op til 48 MHz med op til 128 KB kodeflash, 8 KB dataflash og 8 KB SRAM, alt sammen med ECC. PSoC 4 HVPA-144K inkluderer også digitale perifere enheder såsom fire timere/tællere/PWM’er og en seriel kommunikationsblok, der kan konfigureres som en I2C/SPI/UART.
Med introduktionen af PSoC 4 HVPA-144K lægger Infineon grundlaget for at udvide sin PSoC-mikrocontrollerportefølje til at omfatte Li-ion batteristyringssystemer til elbiler. Porteføljen vil snart omfatte adskillige produkter til overvågning og styring af højspændingsbatterier (400 V og derover) og lavspændingsbatterier (12 V/48 V), hvilket yderligere letter fremtidig brug af elbiler.

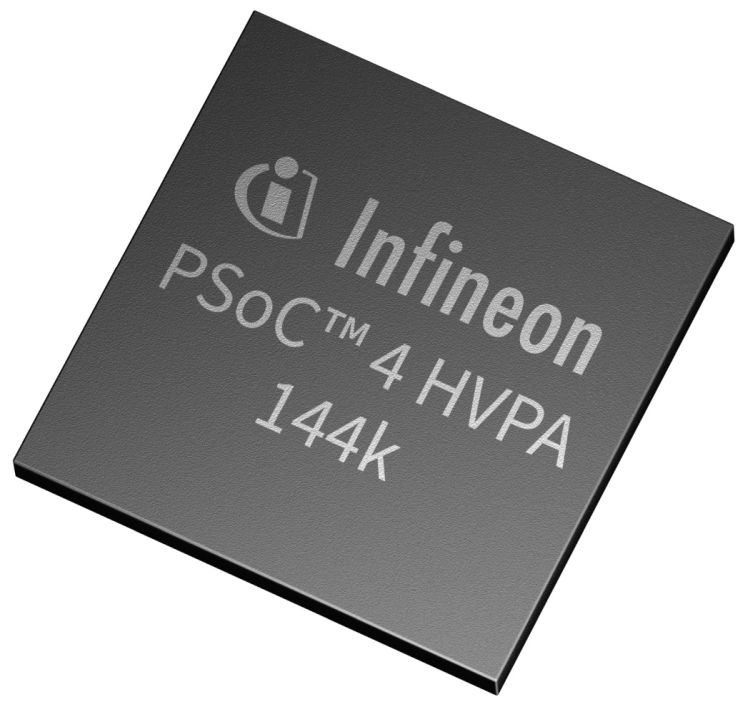

PSoC 4 HVPA-144K er nu tilgængelig i en kompakt 32-QFN (6×6 mm²) pakke med op til 9 GPIO’er. For en nem start på udviklingen er der også en evalueringstavle tilgængelig.
Yderligere information kan findes på http://www.infineon.com/psochvpa144k.
