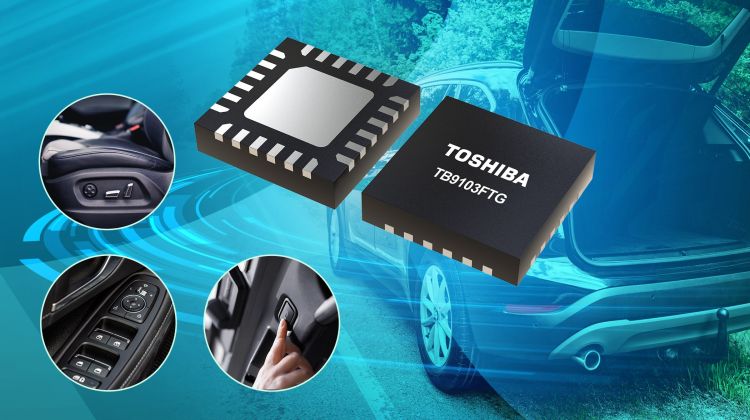

Toshiba Electronics Europe GmbH leverer nu samples af TB9103FTG, der er en MOSFET gate-driver IC til DC-børstemotorer i automotive miljøer. Den nye komponent supporter latch- og lock-motorapplikationer uden behov for hastighedsstyring som bagklapper, skydedøre samt motordrev til elektriske vinduer og sædejusteringer.
I de fleste tilfælde er de manuelt åbnede/lukkede døre og justerbare bilsæder i dag blevet forsynet med elektrisk styrede systemer. Denne elektrificering stiller krav om elektriske motorer i alle klasser af køretøjer. Desuden findes der adskillige formål for motorapplikationer, som ikke behøver en hastighedsstyring af rotationen, så drivere med helt enkle kontrolfunktioner og en begrænset ydelse egner sig fint til prisfølsomme segmenter.
Med sine prisoptimerede og strømlinede gate-driver funktioner opfylder TB9103FTG behovet fra DC-børstemotorapplikationer, som ikke behøver hastighedsstyring, og det åbner døren for et mere kompakt systemdesign. Den nye komponent indeholder et charge-pump kredsløb med en kondensator og switche til at øge spændingen til forsyning af de eksterne MOSFETs, som i sidste ende styrer motorerne. Kredsen har desuden en gate-moniteringsfunktion, som forhindrer switchede kortslutninger gennem en automatisk kontrol af output-timingen af gate-signalet til de eksterne MOSFETs på både high-side og low-side niveau. Med sine indbyggede low-power standby- og sleep-funktioner bidrager de nye gate-drivere også til et reduceret energiforbrug.
Den nye IC giver en høj grad af fleksibilitet enten konfigureret som en enkeltkanal H-bro eller to halvbro-kanaler. Kredsen egner sig ikke bare til motorstyring. Sammen med en ekstern MOSFET kan den erstatte mekaniske relæer og switche. Denne giver en mere stille drift og forbedret pålidelighed af udstyret.
Driftstemperaturen ligger mellem -40 og +125 °C, hvilket egner sig til automotive applikationer, og den nye IC opfylder kravene i AEC-Q100 Grade 1 kvalificeringsstandarden for automotiv elektronik.
For flere informationer om TB9103FTG kapslet i et 4,0mm×4,0mm (typ.) P-VQFN24-0404-0.50-003 hus, se venligst: https://toshiba.semicon-storage.com/eu/semiconductor/product/automotive-devices/detail.TB9103FTG.html
